Coffret « Solides coupés »

Coffret « Solides coupés »

Cet outil pédagogique conçu sous forme de kit, est destiné à l’apprentissage, et à la construction d’une représentation mentale des solides et de la notion de section. Ce coffret est un outil facilitant le passage entre représentation 3D et représentation en 2D des solides et de leur section. Il peut également servir à une meilleure compréhension de certains exercices de géométrie.

Le programme de géométrie du cycle 4 (5ᵉ, 4ᵉ et 3ᵉ) approfondit les notions de solides vues en cycle 3 et introduit des concepts plus avancés tels que :
• la reconnaissance et propriétés des solides.
• l’étude approfondies des solides classiques : prismes, pyramides, cylindres, cônes, sphères.
• l’analyse des sections planes de solides (coupe d’un cône, d’un cylindre, coupes parallèles, obliques…).
• comprendre les relations entre solides et leurs représentations (patrons, perspective).
Le coffret « Solides coupés » permet une meilleure compréhension de ces notions.

Le coffret peut être utilisé par des :

• Élèves non-voyants ou malvoyants (à partir du collège) ;
• Accompagnants et aidants d’élèves en situation de handicap (AESH, parents…) ;
• Enseignants spécialisés ;
• Transcripteurs-adaptateurs de documents ;
• Autres professionnels du champ de l’accessibilité ou de l’adaptation pédagogique.

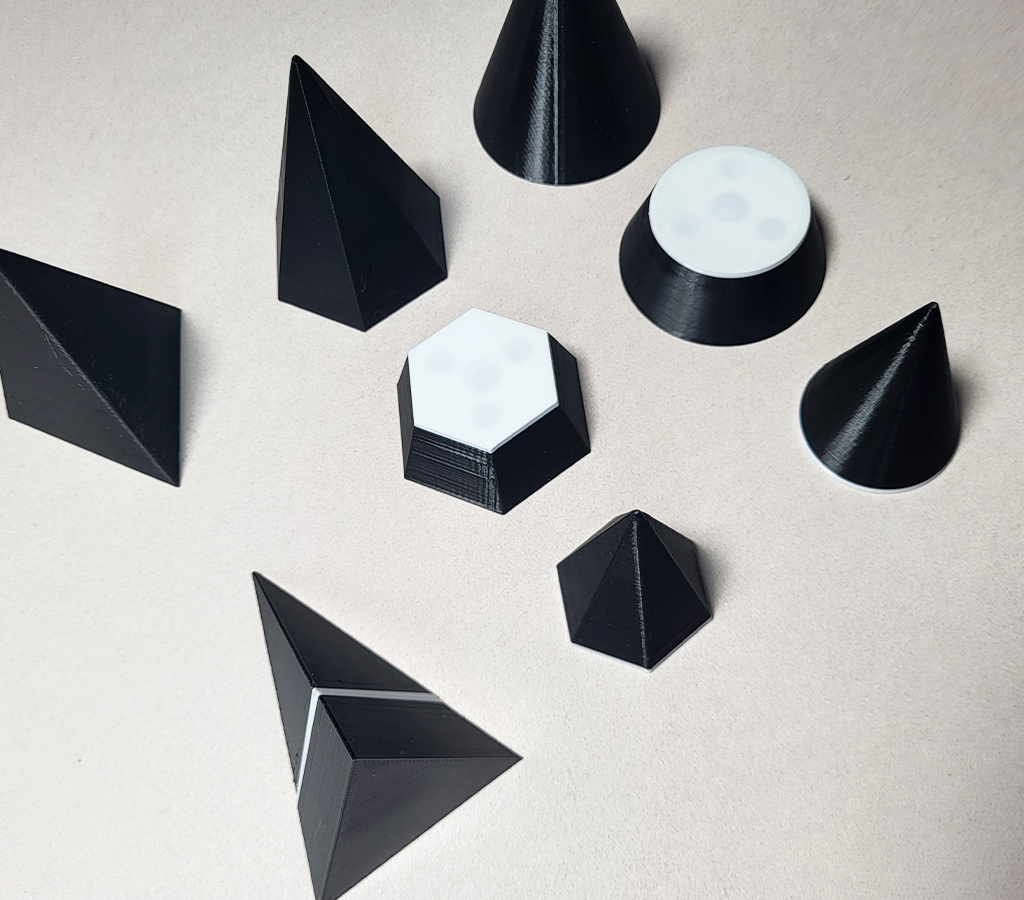

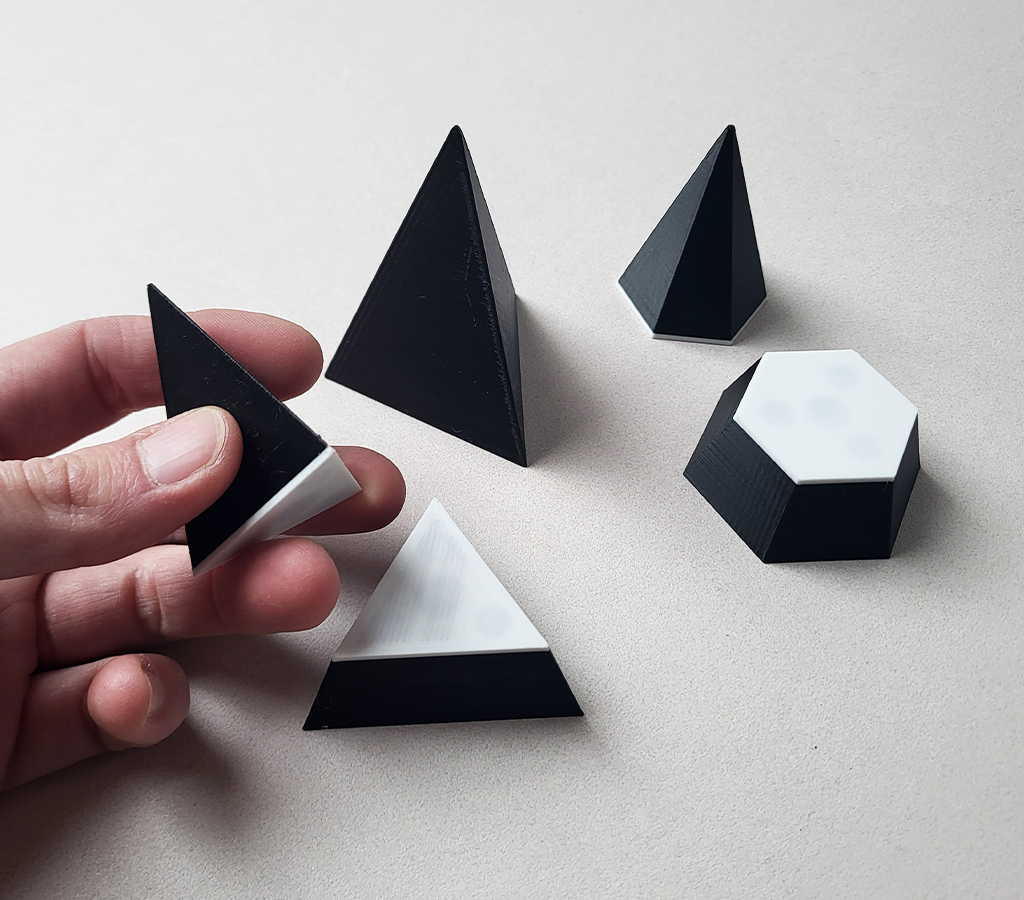

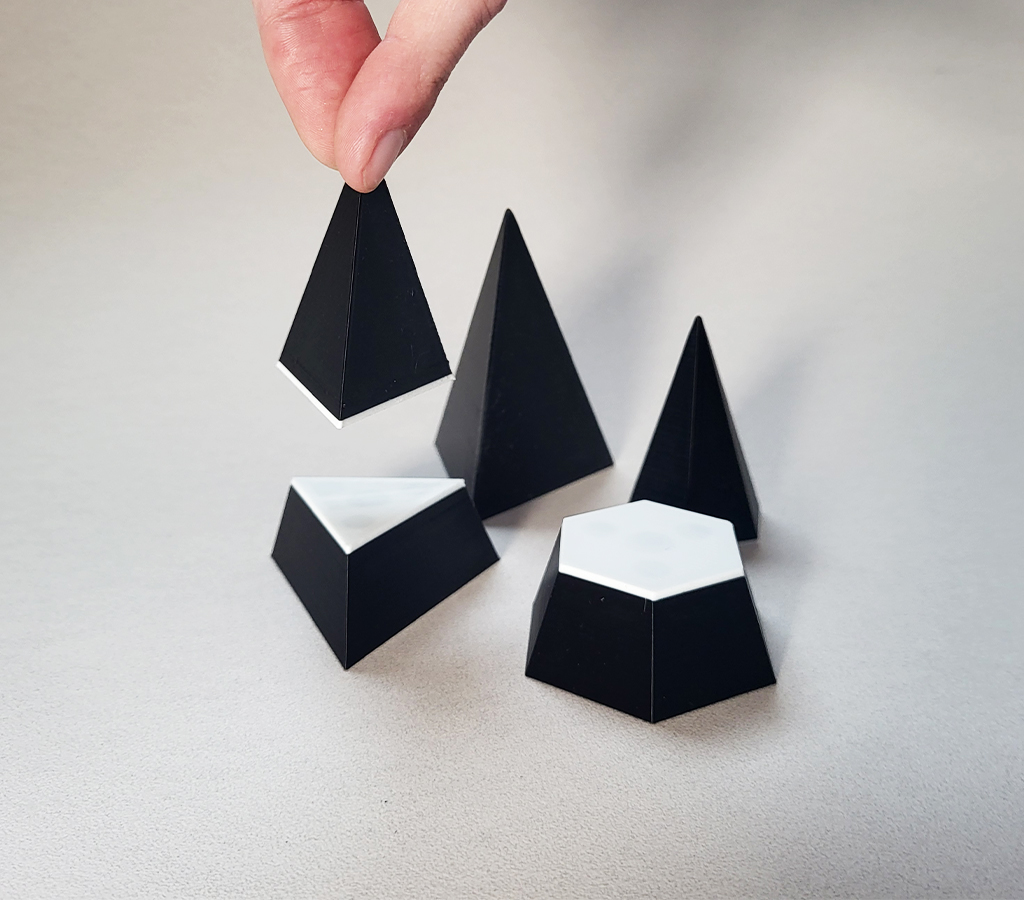

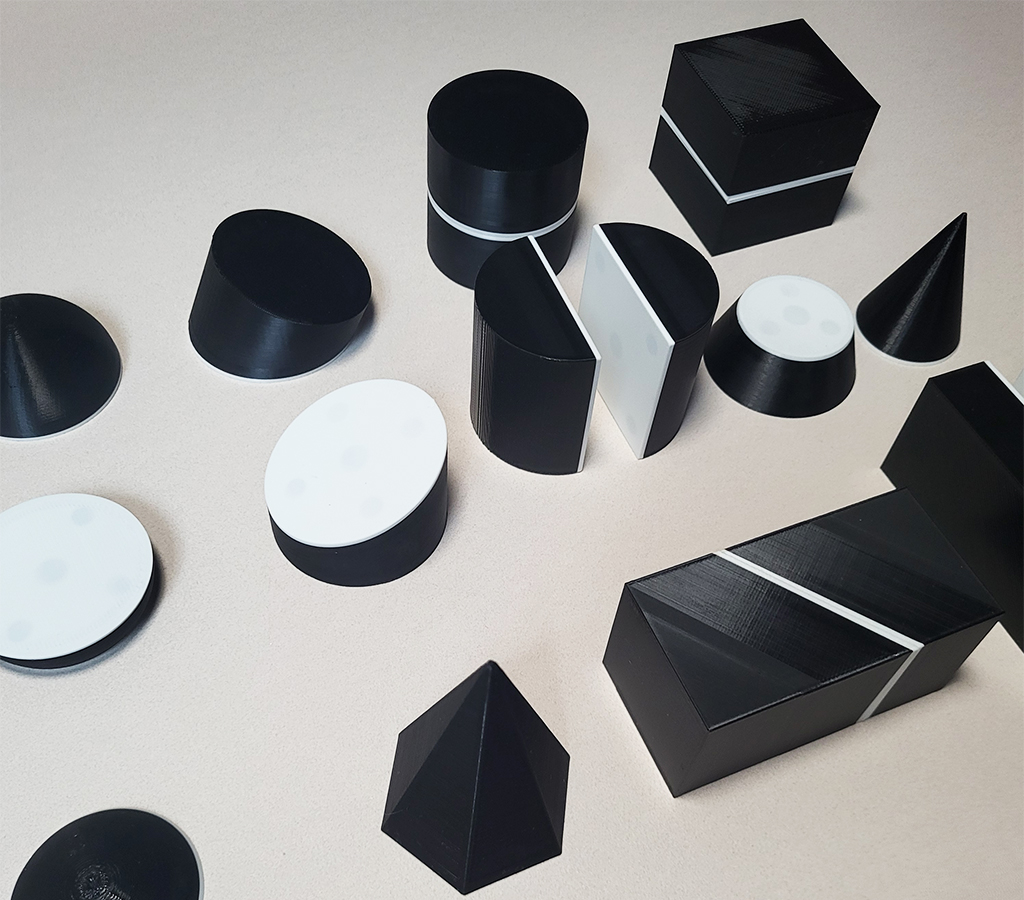

Le coffret « solides coupés » comprend 19 solides coupés en noirs et blancs et réalisés en impression 3D. Ils sont aimantés au niveau de la coupe. Deux textures différentes (une pour la partie noire, la seconde pour la partie blanche représentant les sections) permettent une reconnaissance tactile des éléments.

Objectifs

• Découvrir, manipuler et se construire une représentation mentale des solides et des modèles les plus courants de sections planes.
• Réaliser des exercices de géométrie.

Caractéristiques

Le coffret comprend :

• 3 cubes : un entier, un coupé en deux en son milieu horizontalement et un coupé en deux de biais.
• 4 pavés : un entier, un coupé dans la verticale, un coupé dans l’horizontale en son milieu, un coupé en biais.

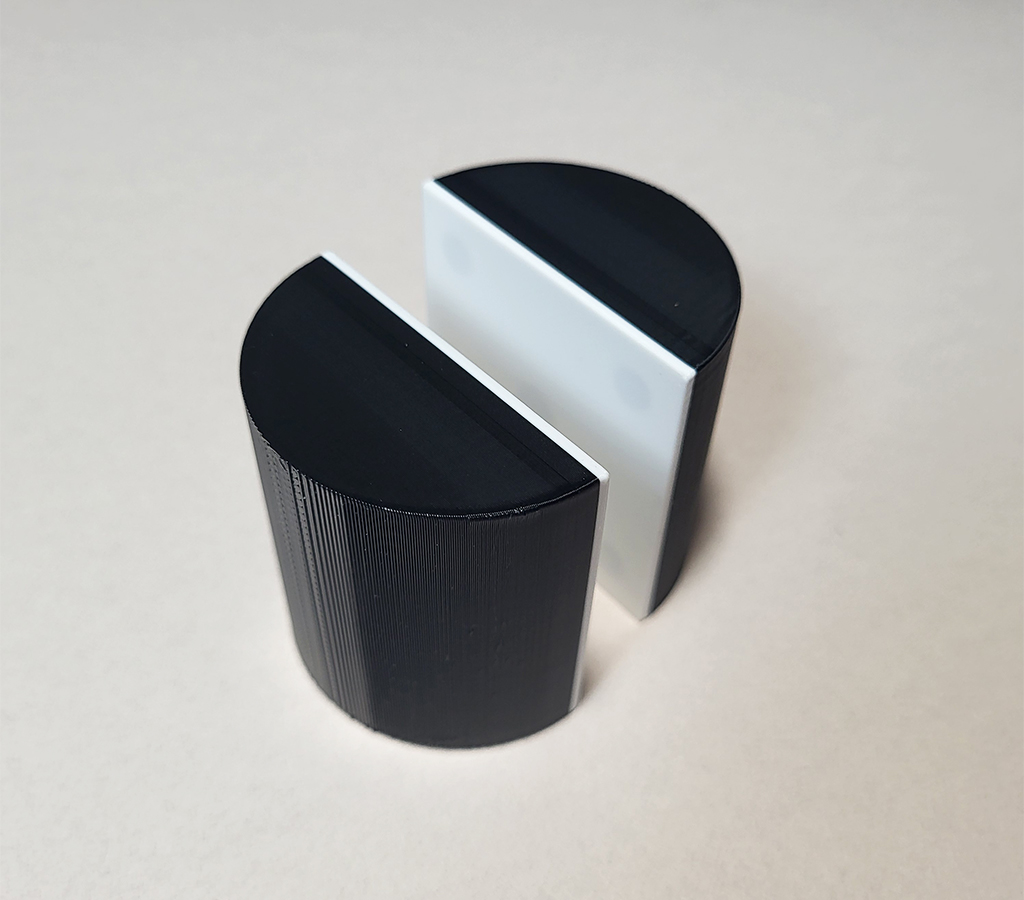

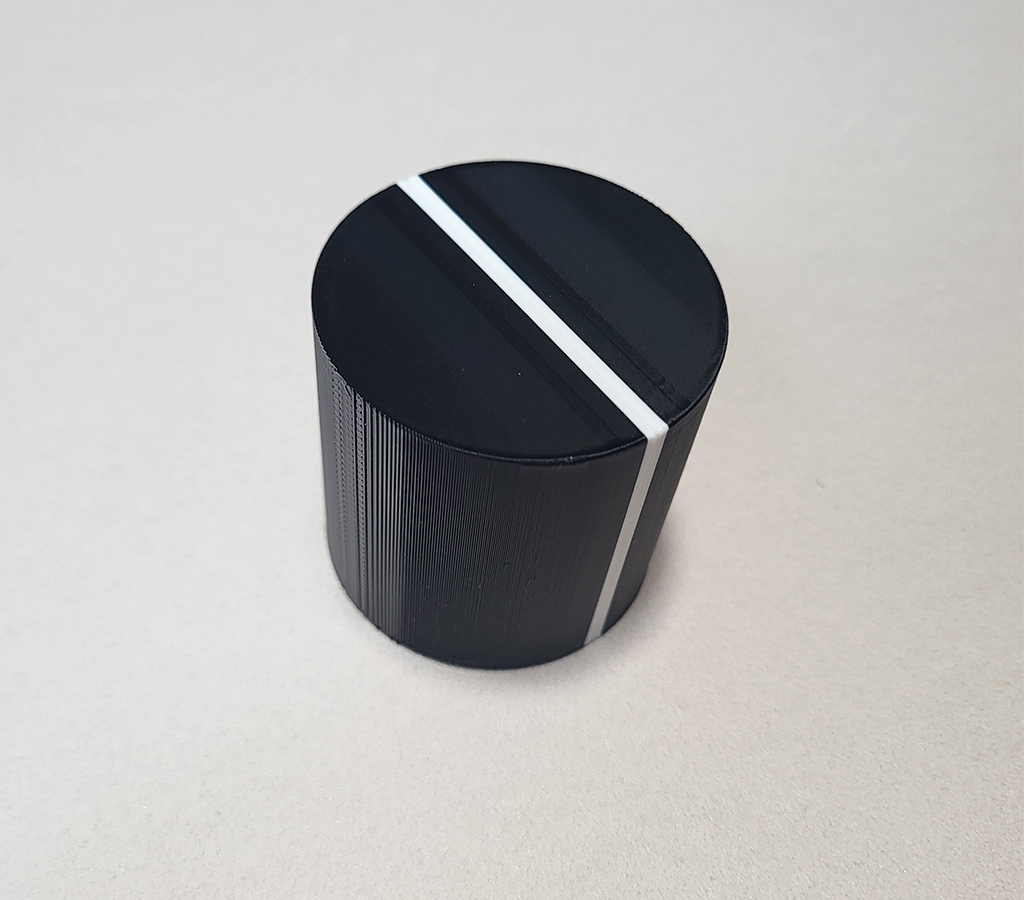

• 4 cylindres : un entier, un coupé dans la verticale en son milieu, un coupé dans l’horizontale en son milieu, un coupé en biais.
• 2 cônes : un entier et un coupé horizontalement .
• 2 pyramides à base triangulaire : une entière et une coupée horizontalement.
• 2 pyramides à base hexagonale : une entière et une coupée horizontalement.
• 2 sphères : une entière et une coupée dans sa moitié et dans son quart.

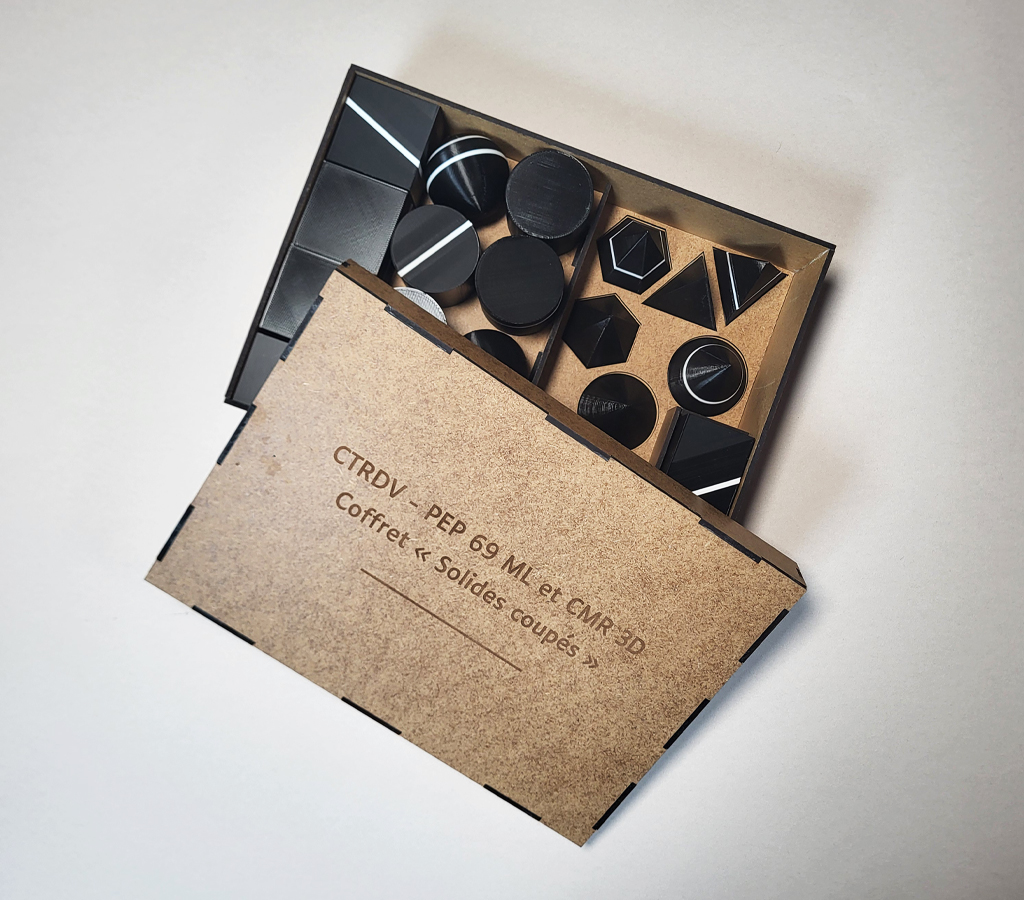

• Un coffret en médium de 3 mm d’épaisseur pour ranger les 19 solides.

Conception

Le Coffret « solides coupés » est né en 2024 du partenariat entre l’équipe Transcripteurs-ergothérapeute du Réseau Collaboratif D’outils Pédagogiques Adaptés (RECOP) du Centre Technique Régional pour la Déficience Visuel (CTRDV) basé en Rhône-Alpes et CMR 3D.
CMR 3D est une société spécialisée dans la modélisation et l’impression 3D, ainsi que la gravure et la découpe laser, au service des personnes en situation de handicap et/ou vieillissantes.

La conception, la modélisation et la fabrication a été réalisée par CMR 3D.

Fiche technique

Année : 2025
Matière : PETG en impression 3D
Dimension de la boîte : 295 mm X 210 mm X 80 mm
Dimensions moyenne d’un solide : 50 X 50 mm
Délai de réalisation : 2-3 semaines

Cet outil peut être modifié et adapté à vos besoins. Pour plus d’informations ou bien un outil sur-mesure vous pouvez prendre contact directement avec CMR 3D :
– par téléphone : 06 31 03 74 90
– par mail : contact@cmr3d.com
